Sie sind hier: Startseite -> Sicherungen -> zum Auf- oder Durchstecken -> Spannhülsen -> leichte Ausführung -> ISO 8750 Spiral-Spannstifte (Spannhülsen), leichte Ausführung

ISO 8750 Spiral-Spannstifte (Spannhülsen), leichte Ausführung
ähnlich DIN 7343 Spiral-Spannstifte (Spannhülsen) leichte Ausführung: keine gravierenden Änderungen

ISO 8750 Spiral-Spannstifte (Spannhülsen) leichte Ausführung sind gebogene, mehrfach gewickelte, Metallplättchen, welche durch ein passgenaues Bohrloch in ein Werkstück eingetrieben werden, um es zu sichern. Achten Sie darauf, dass die Spannhülse kein Spiel hat und genau passt, z. B. wird eine Spannhülse mit einem Hammer eingetrieben. Die schwere Ausführung hat eine dickere Wandstärke und kann mehr Kraft aufnehmen. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

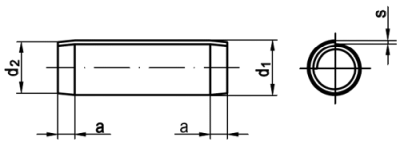

Technische Maße für ISO 8750 Spiral-Spannstifte (Spannhülsen), leichte Ausführung

Legende:
Maße
= Durchmesser (Nennmaß)
a
= Länge-Fase
d1
= Durchmesser-Innen
d2
= Durchmesser-Außen
s
= Stärke / Höhe

Maße 1 1,5 2 2,5 3 3,5 4 5 6 8 10 12 14 16
a 0,3 0,5 0,7 0,8 1 1,2 1,3 1,7 2 3 3 4 4,5 5
s 0,08 0,13 0,17 0,21 0,25 0,29 0,33 0,42 0,5 0,67 0,84 1 1,2 1,3
d1 1,1 1,62 2,15 2,65 3,15 3,67 4,2 5,25 6,25 8,35 10,45 12,5 14,55 16,55
d2 0,95 1,4 1,9 2,35 2,85 3,35 3,8 4,8 5,8 7,75 9,6 11,5 13,5 15,4
Abscherkraft (kN), nur für Federstahl 0,6 1,45 2,5 3,9 5,5 7,5 9,6 15 22 39 62 89 120 155

weitere Informationen



Unterscheidung von Spannstiften (Spannhülsen)

Grundsätzlich unterscheidet man Spannstifte der leichten Form mit geringer und Spannstifte der schweren Form mit erhöhter Wandstärke für Anwendungen mit höheren Kräften.

A) Spannstifte leichte Form

b) Spannstifte schwere Form



Einsatzbereich von Spannhülsen ISO 8750

Verwendet werden Spannhülsen ISO 8750 meist im Maschinen- und Anlagenbau, im Kfz-Bereich, bei Oldtimern oder auch zur Verbindung von Metallen im Holzbau. Sie haben durch die mehrfache Wickelung eine größere Beständigkeit gegenüber auftretenden Kräften.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
