€ ISO 7051 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze dienen der Verschraubung eines Blechs mit einem Bauteil. Sie besitzen einen Linsen-Senkkopf, der auf der unteren Seite eben mit dem Untergrund abschließt und oben eine formschöne, große Linse hat. Achtung! Dazu ist das manuelle Vorbohren nötig, da diese Schrauben keine Fräsrippen am Kopf haben. Als Antrieb haben sie einen Phillips-Kreuzschlitz PH. Die Spitze dient dazu, die Schraube beim Festdrehen im Material zu fixieren und so den Einschraubvorgang zu erleichtern. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen über ein scharfkantiges Gewinde mit großer Steigung.
Einsatzbereich von ISO 7051 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze
Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.
Verarbeitung von ISO 7051 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze
Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.
Unterschied zu anderen Metallschrauben
Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein
metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.
Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum
Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird
in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im
sichern.
Wegertseder
ISO 7051 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze dienen der Verschraubung eines Blechs mit einem Bauteil. Sie besitzen einen Linsen-Senkkopf, der auf der unteren Seite eben mit dem Untergrund abschließt und oben eine formschöne, große Linse hat. Achtung! Dazu ist das manuelle Vorbohren nötig, da diese Schrauben keine Fräsrippen am Kopf haben. Als Antrieb haben sie einen Phillips-Kreuzschlitz PH. Die Spitze dient dazu, die Schraube beim Festdrehen im Material zu fixieren und so den Einschraubvorgang zu erleichtern. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen über ein scharfkantiges Gewinde mit großer Steigung.
Einsatzbereich von ISO 7051 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze
Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.
Verarbeitung von ISO 7051 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze
Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.
Unterschied zu anderen Metallschrauben
Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein
metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.
Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum
Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird
in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im
sichern.

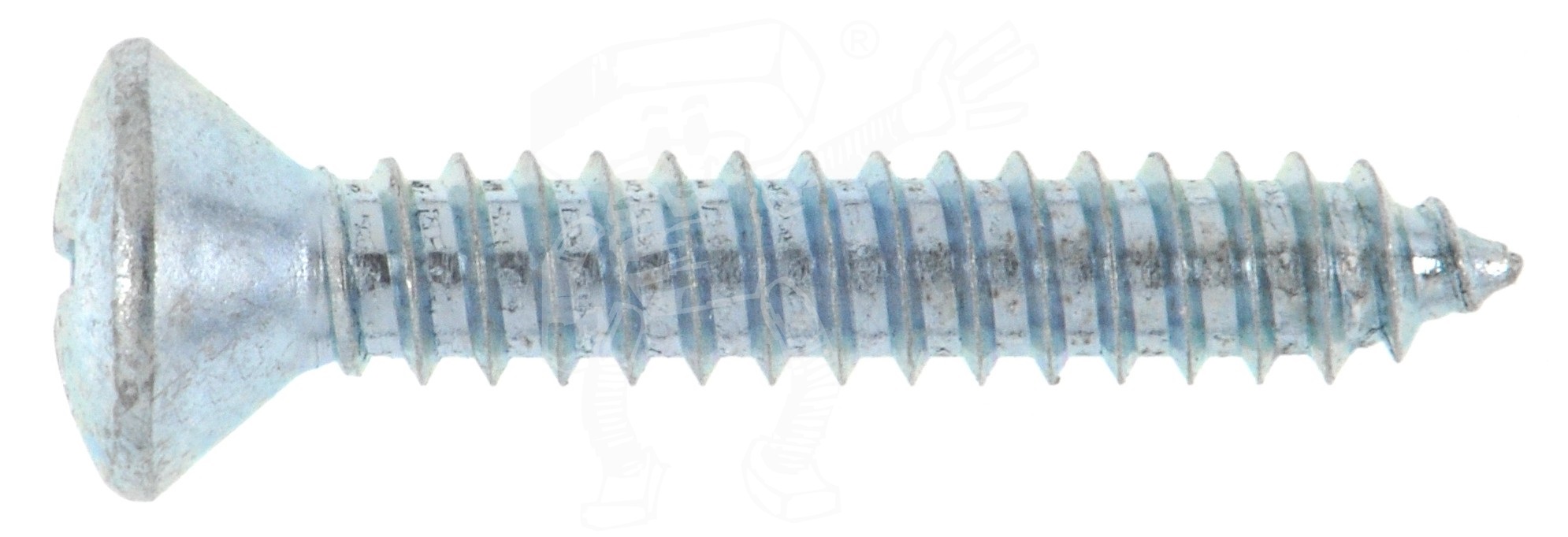

ISO 7051 Linsen-SENK-Blechschrauben , Phillips-Kreuzschlitz H, C= mit Spitze STAHL - verzinkt
ähnlich DIN 7983 Linsen-SENK-Blechschrauben, Phillips-Kreuzschlitz PH, C= mit Spitze:
Senkwinkel geändert: DIN 80°/ ISO 90°
Kopfhöhen (k) und Kopfdurchmesser (dk) geändert
Artikelgruppe
4948
STAHL - verzinkt
RoHS-Konform: Ja
ISO 7051
Alternativen
Produktinformationen
Kopfform
Linsen-Senkkopf
Antrieb

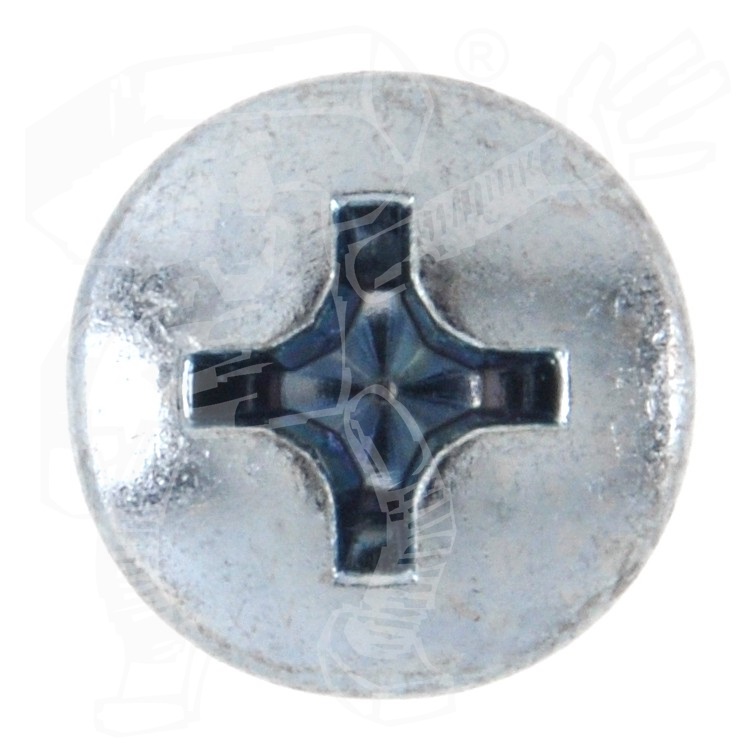

Kreuzschlitz (PH)
Gewindeform
Blechgewinde
Stahl, nachträglich verzinkt (Korrosionsschutz), ohne Festigkeitsangabe
Werkstoff
STAHL - verzinkt
| Lade... |
| Lade... |
| Artikel-Nr. | Abmessung | Norm | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| nachfolgend ISO 7051 mit k=3,15; dk=11,3 |
| 4948-189 | C 6,3 x 16 H | ISO | | | | | | | 250 | St. | 9,94 € | | 1.250 | St. | 45,52 € | | | |
| 4948-191 | C 6,3 x 19 H | ISO | | | 25 | St. | 2,59 € | | 250 | St. | 10,29 € | | 1.250 | St. | 47,30 € | | | |
| 4948-193 | C 6,3 x 22 H | ISO | | | 50 | St. | 5,28 € | | 250 | St. | 11,90 € | | 1.250 | St. | 55,19 € | | | |
| 4948-195 | C 6,3 x 25 H | ISO | | | 50 | St. | 5,69 € | | 250 | St. | 12,79 € | | 1.250 | St. | 59,50 € | | | |
| 4948-197 | C 6,3 x 32 H | ISO | | | 25 | St. | 3,46 € | | 250 | St. | 14,52 € | | 1.250 | St. | 67,98 € | | | |
| 4948-199 | C 6,3 x 38 H | ISO | | | 50 | St. | 8,06 € | | 250 | St. | 18,12 € | | 1.250 | St. | 85,54 € | | | |
| 4948-201 | C 6,3 x 45 H | ISO | | | 50 | St. | 9,21 € | | 250 | St. | 20,74 € | | 1.250 | St. | 98,33 € | | | |
| 4948-203 | C 6,3 x 50 H | ISO | | | 50 | St. | 13,07 € | | 250 | St. | 29,39 € | | 1.250 | St. | 140,57 € | | | |
| nachfolgend DIN 7983 mit k=3,8; dk=12,4 |
| 3574-920 | C 6,3 x 16 H | DIN | | | 50 | St. | 6,32 € | | 250 | St. | 11,22 € | | 1.000 | St. | 40,58 € | | | |
| 3574-921 | C 6,3 x 19 H | DIN | | | 50 | St. | 8,22 € | | 250 | St. | 19,14 € | | 1.000 | St. | 72,23 € | | | |
| 3574-922 | C 6,3 x 22 H | DIN | | | 50 | St. | 8,87 € | | 250 | St. | 19,46 € | | 1.000 | St. | 73,54 € | | | |
| 3574-923 | C 6,3 x 25 H | DIN | | | 50 | St. | 6,52 € | | 250 | St. | 17,05 € | | 1.000 | St. | 64,26 € | | | |
| 3574-924 | C 6,3 x 32 H | DIN | | | 50 | St. | 10,82 € | | 250 | St. | 21,66 € | | 1.000 | St. | 80,33 € | | | |
| 3574-925 | C 6,3 x 38 H | DIN | | | 25 | St. | 5,30 € | | 250 | St. | 19,58 € | | 1.000 | St. | 71,52 € | | | |
| 3574-926 | C 6,3 x 45 H | DIN | | | 25 | St. | 5,44 € | | 250 | St. | 19,99 € | | 1.000 | St. | 73,54 € | | | |
| 3574-927 | C 6,3 x 50 H | DIN | | | 25 | St. | 7,20 € | | 250 | St. | 27,29 € | | 1.000 | St. | 101,27 € | | | |
