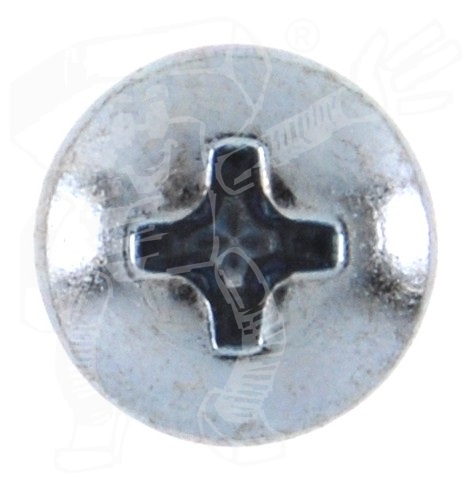

€ ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen dienen der Verschraubung eines Blechs mit einem Bauteil. Sie besitzen einen Linsenkopf, der formschön und relativ groß ist. Als Antrieb haben sie einen Phillips-Kreuzschlitz PH. Der Zapfen ersetzt die Spitze der Schraube und dient dazu, damit die Schraube in einer passenden Bohrung besser eingeführt werden kann. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen über ein scharfkantiges Gewinde mit großer Steigung.
Einsatzbereich von ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen
Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.
Verarbeitung von ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen
Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.
Unterschied zu anderen Metallschrauben
Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein
metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.
Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum
Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird
in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im
sichern.
Wegertseder
ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen dienen der Verschraubung eines Blechs mit einem Bauteil. Sie besitzen einen Linsenkopf, der formschön und relativ groß ist. Als Antrieb haben sie einen Phillips-Kreuzschlitz PH. Der Zapfen ersetzt die Spitze der Schraube und dient dazu, damit die Schraube in einer passenden Bohrung besser eingeführt werden kann. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen über ein scharfkantiges Gewinde mit großer Steigung.
Einsatzbereich von ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen
Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.
Verarbeitung von ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen
Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.
Unterschied zu anderen Metallschrauben
Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein
metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.
Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum
Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird
in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im
sichern.
ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz H, F= mit Zapfen STAHL - verzinkt
ähnlich DIN 7981 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, F= mit Zapfen: keine gravierenden Änderungen
Artikelgruppe
4930
STAHL - verzinkt
RoHS-Konform: Ja
ISO 7049F
Alternativen
Produktinformationen
Kopfform
Linsenkopf
Antrieb
Kreuzschlitz (PH)
Stahl, nachträglich verzinkt (Korrosionsschutz), ohne Festigkeitsangabe
Werkstoff
STAHL - verzinkt
| Lade... |
| Lade... |
| Artikel-Nr. | Abmessung | Norm | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 4001-232 | F 3,9 x 6,5 | DIN = ISO | | | 100 | St. | 3,18 € | | 1.000 | St. | 13,33 € | | 5.000 | St. | 60,69 € | | | |
| 4001-234 | F 3,9 x 9,5 | DIN = ISO | | | 100 | St. | 6,70 € | | 1.000 | St. | 24,99 € | | 5.000 | St. | 114,24 € | | | |
| 4001-236 | F 3,9 x 13 | DIN = ISO | | | 100 | St. | 4,44 € | | 1.000 | St. | 19,16 € | | 5.000 | St. | 90,44 € | | | |
| 4001-238 | F 3,9 x 16 | DIN = ISO | | | 100 | St. | 5,22 € | | 1.000 | St. | 19,75 € | | 5.000 | St. | 91,04 € | | | |
| 4001-240 | F 3,9 x 19 | DIN = ISO | | | 100 | St. | 6,52 € | | 1.000 | St. | 24,99 € | | 5.000 | St. | 116,62 € | | | |
| 4001-242 | F 3,9 x 22 | DIN = ISO | | | 100 | St. | 5,47 € | | 1.000 | St. | 23,80 € | | 5.000 | St. | 110,67 € | | | |
| 4001-244 | F 3,9 x 25 | DIN = ISO | | | 100 | St. | 5,99 € | | 1.000 | St. | 22,25 € | | 5.000 | St. | 105,91 € | | | |
