€ sind ähnlich den Gewindestiften, nur besitzen sie kein durchgehendes Außengewinde. Bei Stiftschrauben ist entweder mittig oder seitlich versetzt ein unterschiedlich langer gewindeloser Teil, der sogenannte Schaft, angebracht. Stiftschrauben haben also an beiden Enden ein Gewinde, auf welches z. B. Muttern aufgeschraubt werden können. Bei diesen Stiftschrauben DIN 939 ist das Einschraubende um den Faktor 1,25 größer als der Nenndurchmesser der Stiftschraube.
Unterschiede bei Stiftschrauben
Stiftschrauben sind im Wesentlichen in drei Bereiche aufgeteilt. Der mittlere Teil, der gewindelose Schaft, wird ergänzt durch zwei Gewindeteile. Ein Gewindeteil ist dabei das sogenannte Einschraubende, also der Teil, der später in das Werkstück eingeschraubt wird. Im Werkstück, meist einem Metallblock aus Guss- oder Vollmaterial, wurde zuvor ein Gewinde eingedreht (vgl. Gewindeschneider). Darin wird der Teil mit dem Einschraubende eingedreht. Die Unterschiede bei genormten Stiftschrauben liegt in der Länge des Einschraubendes.
- DIN 938: hier ist das Einschraubende gleich groß wie der Nenndurchmesser
- DIN 939: hier ist das Einschraubende 1,25 x so groß wie der Nenndurchmesser
- DIN 835: hier ist das Einschraubende doppelt so groß wie der Nenndurchmesser
Werkstoff bei DIN 936 Stiftschrauben, Einschraubende = 1,25 d
Üblicherweise werden Stiftschrauben in Stahl gefertigt, wahlweise mit einer Festigkeit von Stahl 5.8 oder hochfest in Stahl 8.8 blank. Optional stehen auch Oberflächen oder Werkstoffe mit Korrosionsschutz zur Verfügung: Stahl verzinkt oder Edelstahl Rostfrei A2 oder A4.
Wegertseder
sind ähnlich den Gewindestiften, nur besitzen sie kein durchgehendes Außengewinde. Bei Stiftschrauben ist entweder mittig oder seitlich versetzt ein unterschiedlich langer gewindeloser Teil, der sogenannte Schaft, angebracht. Stiftschrauben haben also an beiden Enden ein Gewinde, auf welches z. B. Muttern aufgeschraubt werden können. Bei diesen Stiftschrauben DIN 939 ist das Einschraubende um den Faktor 1,25 größer als der Nenndurchmesser der Stiftschraube.
Unterschiede bei Stiftschrauben
Stiftschrauben sind im Wesentlichen in drei Bereiche aufgeteilt. Der mittlere Teil, der gewindelose Schaft, wird ergänzt durch zwei Gewindeteile. Ein Gewindeteil ist dabei das sogenannte Einschraubende, also der Teil, der später in das Werkstück eingeschraubt wird. Im Werkstück, meist einem Metallblock aus Guss- oder Vollmaterial, wurde zuvor ein Gewinde eingedreht (vgl. Gewindeschneider). Darin wird der Teil mit dem Einschraubende eingedreht. Die Unterschiede bei genormten Stiftschrauben liegt in der Länge des Einschraubendes.
- DIN 938: hier ist das Einschraubende gleich groß wie der Nenndurchmesser
- DIN 939: hier ist das Einschraubende 1,25 x so groß wie der Nenndurchmesser
- DIN 835: hier ist das Einschraubende doppelt so groß wie der Nenndurchmesser
Werkstoff bei DIN 936 Stiftschrauben, Einschraubende = 1,25 d
Üblicherweise werden Stiftschrauben in Stahl gefertigt, wahlweise mit einer Festigkeit von Stahl 5.8 oder hochfest in Stahl 8.8 blank. Optional stehen auch Oberflächen oder Werkstoffe mit Korrosionsschutz zur Verfügung: Stahl verzinkt oder Edelstahl Rostfrei A2 oder A4.

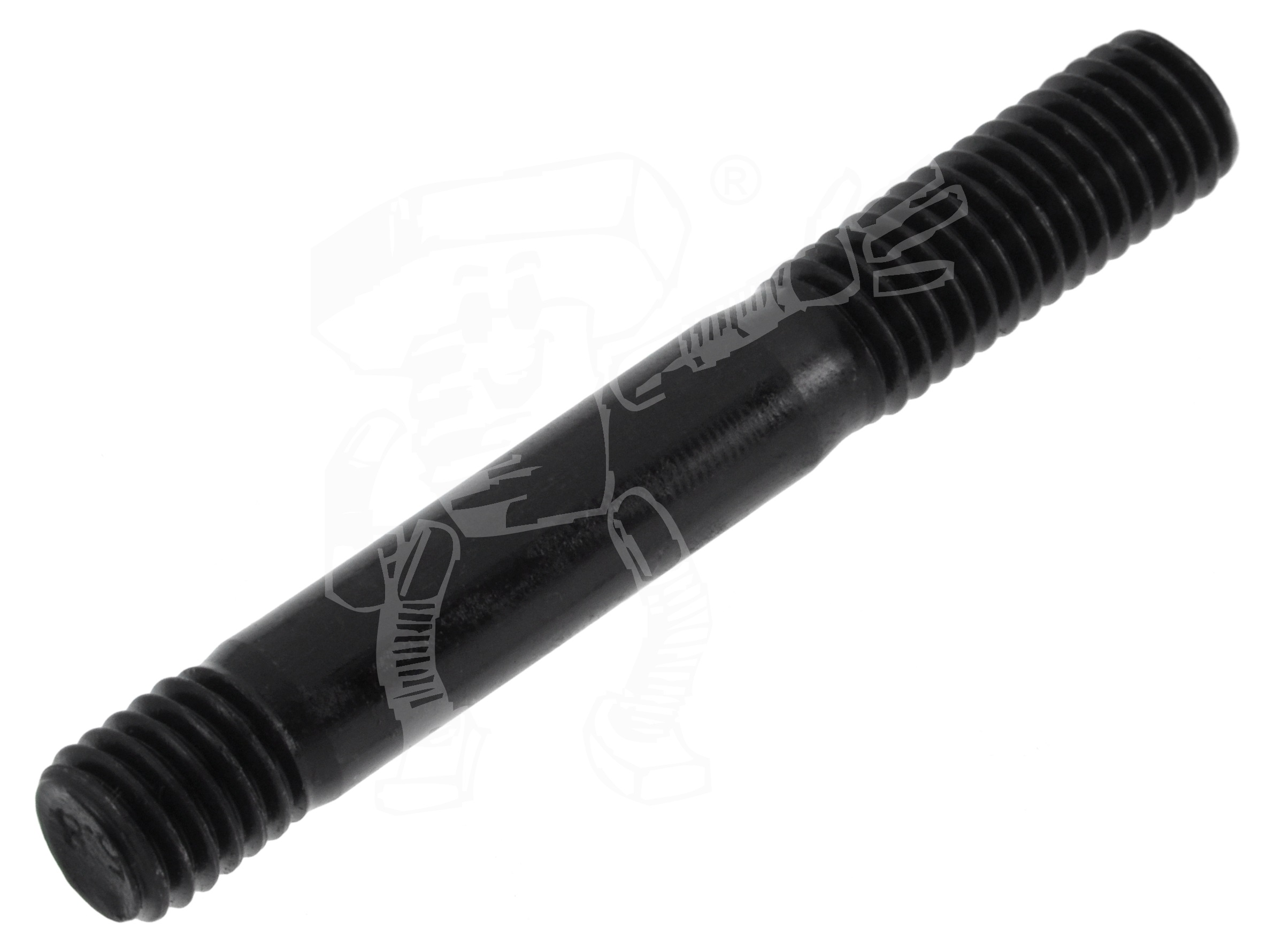

DIN 939 Stiftschrauben, Einschraubende = 1,25 d
RoHS-Konform: Ja
Ja
Zolltarifnummer 73181541
Alternativen
Produktinformationen
Gewindeform
Metrisch (M)
blanker Stahl mit einer Festigkeit von 5.8
Optik
blank oder geschwärzt
| Lade... |

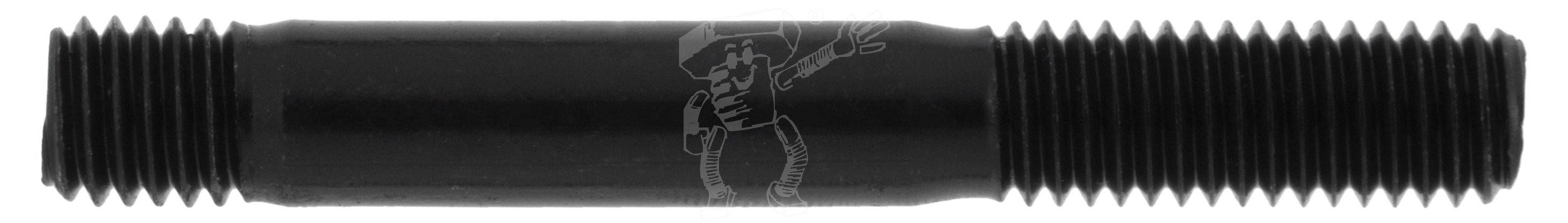

DIN 939 Stiftschrauben, Einschraubende = 1,25 d
Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
b2 (l < 125 mm)
= Gewindelänge 2 (bei Stiftschrauben)
b2 (l < 200 mm)
= Gewindelänge 2 (bei Stiftschrauben)
b2 (l > 200 mm)
= Gewindelänge 2 (bei Stiftschrauben)
x1
= Länge-Gewindeauslauf
x2
= Länge-Gewindeauslauf
| Maße |
M 5 |
M 6 |
M 8 |
M 10 |
M 12 |
M 14 |
M 16 |
M 20 |
M 22 |
M 24 |
| b1 |
6,5 |
7,5 |
10 |
12 |
15 |
18 |
20 |
25 |
28 |
30 |
| x1 |
2 |
2,5 |
3,2 |
3,8 |
4,3 |
5 |
5 |
6,3 |
6,3 |
7,5 |
| x2 |
1 |
1,25 |
1,6 |
1,9 |
2,2 |
2,5 |
2,5 |
3,2 |
3,2 |
3,8 |
| b2 (l < 125 mm) |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
46 |
50 |
54 |
| b2 (l < 200 mm) |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
53 |
56 |
60 |
| b2 (l > 200 mm) |
- |
- |
- |
45 |
49 |
53 |
57 |
65 |
69 |
73 |
| ACHTUNG: Die Länge bei der Abmessung |
x |
x |
x |
x |
x |
x |
x |
x |
x |
x |
| wird OHNE Einschraubende b1 angegeben |
x |
x |
x |
x |
x |
x |
x |
x |
x |
x |
| Maße |
M 27 |
M 30 |
|
|
|
|
|
|
|
|
| b1 |
35 |
38 |
|
|
|
|
|
|
|
|
| x1 |
7,5 |
9 |
|
|
|
|
|
|
|
|
| x2 |
3,8 |
4,5 |
|
|
|
|
|
|
|
|
| b2 (l < 125 mm) |
60 |
66 |
|
|
|
|
|
|
|
|
| b2 (l < 200 mm) |
66 |
72 |
|
|
|
|
|
|
|
|
| b2 (l > 200 mm) |
79 |
85 |
|
|
|
|
|
|
|
|
| ACHTUNG: Die Länge bei der Abmessung |
x |
x |
|
|
|
|
|
|
|
|
| wird OHNE Einschraubende b1 angegeben |
x |
x |
|
|
|
|
|
|
|
|
| Lade... |
Innerhalb 9 Stunden und 9 Minuten bestellen und der Auftrag wird voraussichtlich noch heute versendet.¹⁾
| Artikel-Nr. | Abmessung | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 2174-316 | M 27 x 65 | | | 1 | St. | 22,29 € | | 10 | St. | 72,22 € | | 30 | St. | 204,85 € | | | |
| 2174-318 | M 27 x 70 | | | 1 | St. | 20,72 € | | 10 | St. | 67,16 € | | 30 | St. | 190,38 € | | | |
| 2174-322 | M 27 x 80 | | | 1 | St. | 36,88 € | | 10 | St. | 119,15 € | | 30 | St. | 339,07 € | | | |
| 2174-326 | M 27 x 100 | | | 1 | St. | 30,33 € | | 10 | St. | 98,07 € | | 30 | St. | 278,75 € | | | |
| 2174-328 | M 27 x 110 | | | 1 | St. | 46,66 € | | 10 | St. | 150,40 € | | 30 | St. | 428,44 € | | | |
¹⁾Vorbehaltlich vollständiger sowie rechtzeitiger Zahlungseingang und ausreichender Menge
