DIN 7338 Halbholniete Form B

DIN 7338 Halbhohlnieten Form B sind Nieten zur Befestigung von Brems- und Kupplungsbelägen. Sie werden im Kfz-Bereich, bei Oldtimern, Motorrädern, Traktoren oder LKWs eingesetzt. Die Halbhohlniete hat einen großen Flachkopf und einen unten offenen Teil. Dieser offene Teil geht nicht durch, sondern ist nur im unteren Drittel des Niets, anders als beim Hohlniet nach DIN 7338 Form C. Der Halbhohlniet wird im Werkstoff Kupfer geliefert.


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

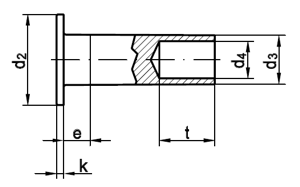

Technische Maße für DIN 7338 Halbholniete Form B

Legende:
Maße
= Durchmesser (Nennmaß)
d2
= Durchmesser-Kopf
k
= Höhe-Kopf
e max
= Abstand Nietkopf / Messpunkt Nennmaß
d3 min
= Durchmesser-Außen
d4
= Durchmesser-Innen
t
= Tiefe-Bohrung
s
= Wandstärke
r max
= Radius

Maße 3 4 5 6 8
d2 5,5 7,5 9,5 11,5 15,5
d3 min 2,85 3,8 4,8 5,8 7,75
d4 1,7 2,7 3,5 4,2 6
e max 1,5 2 2,5 3 4
k 0,8 1 1 1,2 1,2
r max 0,2 0,3 0,3 0,4 0,4
s 0,5 0,5 0,6 0,75 1,2

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
