Sie sind hier: Startseite -> Schrauben -> Stahlbau- und Halfenschrauben mit Zubehör -> Halfen- und Hammerschrauben -> DIN 787 T-Nutenschrauben (ISO 299)

DIN 787 T-Nutenschrauben (ISO 299)

DIN 787 T-Nutenschrauben sind eine besondere Form der Schrauben, welche ein metrisches Außengewinde und einen T-Nutenkopf haben. Dieser Kopf ist, seitlich betrachtet, wie ein T-geformt. Mit dem unteren Teil gleitet die  T-Nutenschrauben in einer Profilschiene. Wird die eingebrachte Schraube festgezogen, arretiert der T-Nutenkopf. Wir liefern DIN 787 T-Nutenschrauben in Stahl 8.8 blank.


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

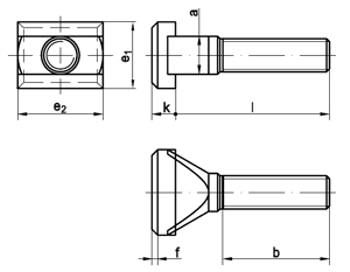

Technische Maße für DIN 787 T-Nutenschrauben (ISO 299)

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
b
= Länge-Gewinde
e
= Seitenlänge-Vierkantansatz
a max
= Durchmesser-Schaft
f
= Länge-Fase

Maße M 8 M 10 M 12 M 16 M 16 M 20 M 24 M 24
a max 7,7 9,7 11,7 15,7 17,7 19,7 23,7 27,7
l 32 / 40 / 50 / 65 / 80 32 / 40 / 50 / 65 / 100 40 / 50 / 65 / 80 / 100 / 125 / 200 / 250 / 320 65 / 80 / 10 / 125 / 160 / 200 / 250 65 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400 100 / 160/ / 250 / 315
b 20 / 30 / 35 / 40 / 45 20 / 30 / 35 / 40 / 60 30 / 35 / 40 / 50 / 60 / 70 / 100 / 120 / 120 40 / 50 / 60 / 70 / 80 / 100 / 120 40 / 50 / 60 / 70 / 80 / 100 / 120 / 120 / 120 60 / 80 / 120 / 120
e1 / d2 13 / 16 15 / 20 18 / 25 25 25 32 40 44
f 1,6 1,6 2,5 2,5 2,5 2,5 ( 4 ) 4
k 6 6 7 9 9 12 16 18
für T-Nuten 8 10 12 16 18 20 24 28

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
