DIN 6887 Nasenkeile (ISO 774)

DIN 6887 Nasenkeile sind Sicherungselemente zur Herstellung einer Welle-Nabe-Verbindung. Nasenkeile ähneln einer Paßfeder, sind aber mit einem Winkel angeschrägt und haben zudem eine Verstärkung am Ende, sodass der Nasenkeil einfach mit einem Keilzieher wieder gelöst werden kann. Der Kraftschluss erfolgt auf der angeschrägten Fläche in radialer Richtung. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

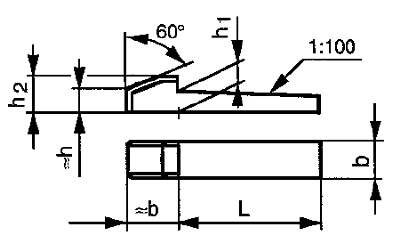

Technische Maße für DIN 6887 Nasenkeile (ISO 774)

Legende:
h
= Höhe
h1
= Höhe
h2
= Höhe-Nase
Maße (b)
= Breite-Nase

Maße (b) 6 8 10 12 14 16 18 32 36 40
h 6 7 8 8 9 10 11 18 20 22
h1 6,1 7,2 8,2 8,2 9,2 10,2 11,2 18,3 20,4 22,4
h2 10 11 12 12 14 16 18 28 32 36

weitere Informationen



Verwendung von DIN 6887 Nasenkeilen

Nasenkeile werden vor allem im Maschinen- und Anlagenbau verwendet. Man findet sie aber auch im Bereich Land- und Baumaschinen oder Anlagen der verarbeitenden Industrie. Wir liefern Nasenkeile in Stahl blank.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
