DIN 6332 Gewindestifte mit Druckzapfen, SK = mit Innensechskant

DIN 6332 Gewindestifte mit Druckzapfen, SK= mit Innensechskant sind Gewindespindeln mit einem einseitig angebrachten Druckzapfen, welcher mit dem passenden Gegenstück eine sichere Verbindung eingeht. Als Antrieb besitzen diese Gewindestifte einen Innensechskant-Antrieb, welcher mit einem handelsüblichen Winkelstiftschlüssel verarbeitet werden kann. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

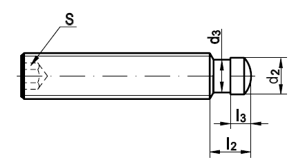

Technische Maße für DIN 6332 Gewindestifte mit Druckzapfen, SK = mit Innensechskant

Legende:
d2
= Durchmesser-Zapfen
l3
= Länge-Zapfen
l2
= Höhe-Stumpf
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
d3
= Durchmesser-Schaft
s
= Antrieb-Schlüsselweite

Maße M 6 M 8 M 10 M 12 M 16 M 20
s 3 4 5 6 8 10
d2 4,5 6 8 8 12 15,5
d3 4 5,4 7,2 7,2 11 14,4
l2 6 7,5 9 10 12 14
l3 2,5 3 4,5 4,5 5 5,5

weitere Informationen



Verwendung von DIN 6332 Gewindestifte mit Druckzapfen

Gewindestifte werden meist als  Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.



Werkstoffe bei DIN 6332 Gewindestifte mit Druckzapfen

Diese Gewindestifte bieten wir nur in Stahl 5.8 brüniert an.
