DIN 564 SK-Schraube mit Auslauf, kleinem Sechskant, Ansatzspitze, Gewinde bis Kopf, Form B

DIN 564 Sechskantschrauben mit Auslauf, kleiner Sechskant und Ansatzspitze sind Schrauben mit Gewinde, bei denen der Kopf in Form eines Außensechskant geformt wurde. Sie besitzen keinen Antrieb im Kopf, hier ist der Kopf selbst der Antrieb der Schraube. Sie wird mit einem Ring- oder Gabelschlüssel bewegt. Sechskantschrauben werden häufig im Maschinen- und Anlagenbau oder mit Holzgewinde im Holzbau verwendet. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

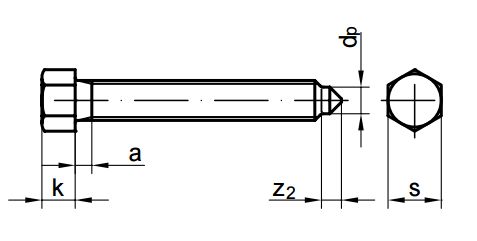

Technische Maße für DIN 564 SK-Schraube mit Auslauf, kleinem Sechskant, Ansatzspitze, Gewinde bis Kopf, Form B

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
a
= Länge-Gewindeauslauf
dp
= Durchmesser-Zapfen
z2
= Länge-Spitze

Maße (d) M 6 M 8 M 10 M 12 M 16 M 20 M 24
k 5 6 7 9 11 14 17
s 8 10 13 16 18 24 30
a 2,5 3 4 4 4,5 6 7
z2 3 4 5 6 8 10 12
dp 4 5,5 7 8,5 12 15 18

weitere Informationen



Merkmale DIN 564 mit Auslauf

Diese Sechskantschrauben haben eine Ansatzspitze, die in ein vorgefertigtes Bohrloch eingepasst werden kann. Außerdem haben sie einen deutlich kleineren Sechskantkopf als gleiche Durchmesser und eine Auslauf.



Vorteile von Sechskantschrauben

Anders als bei Schrauben mit Schlitz oder Kreuzschlitz können Außensechskantschrauben auch eingesetzt werden, wenn der Schraubenkopf von oben nicht mehr erreichbar ist. Außerdem eignen sich Sechskantschrauben durch die relativ geringe Kopfhöhe, wenn Platzmangel herrscht.
