DIN 1478 Spannschloßmutter aus Stahlrohr, geschlossene Form AE = mit 2 Anschweißenden

DIN 1478 Spannschloßmuttern, geschlossene Form, 2 Anschweißenden sind Innengewindehülsen, die an beiden Seiten offen sind, und über ein durchgängiges Innengewinde verfügen. Diese Spannschloßmuttern sind in der Mitte geschlossen und haben zwei ausgeformte Anschweißenden. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

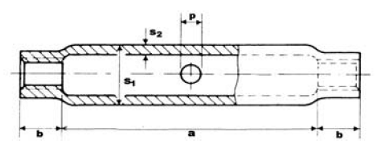

Technische Maße für DIN 1478 Spannschloßmutter aus Stahlrohr, geschlossene Form AE = mit 2 Anschweißenden

Legende:
Maße
= Durchmesser-Gewinde für metrisches Maß (M)
s1
= Durchmesser-Rohr gesamt (Spannschlößer)
a
= Länge-Rohr gesamt (Spannschlößer)
b
= Länge-Rohr seitlich (Spannschlößer)
p
= Durchmesser-Bohrung (Spannschlößer)
s2
= Wandstärke

Maße M 6 M 8 M 10 M 12 M 26 M 20 M 24 M 30 M 36 M 42 M 48
a 95 90 101 95 130 152 197 183 209 228 238
b 7,5 10 12 15 20 24 29 36 43 51 58
p 6 8 8 10 10 12 12 16 16 20 20
s1 17,2 17,2 21,3 25 30 33,7 42,4 51 63,5 70 82,5
s2 2,9 3,6 4 4 4,5 5 5,6 6,3 8 8,8 10

weitere Informationen



Werkstoffe bei Spannschloßmuttern

Meist werden Spannschloßmuttern in Bereichen verwendet, wo kein Rost erwünscht ist. Daher liefern wir sie häufig in Stahl verzinkt oder Edelstahl Rostfrei A2 aus.
