DIN 319 Kugelknöpfe C= Innengewinde ohne Buchseneinsatz

DIN 319 Kugelköpfe C= Innengewinde ohne Buchseneinsatz sind Bedienteile für Möbel, Kisten, Maschinen oder Anlagen. Sie haben ein metrisches Innengewinde, welches in den Kunststoff eingelassen ist. Einen Buchseneinsatz haben sie nicht. Mit Hilfe des Griffs können z. B. Schublagen gezogen, Hebel bedient oder Schienen verschoben werden. Eingesetzt werden Griffe, Ballen und Knöpfe häufig im Maschinen- und Anlagenbau, in der Elektrotechnik oder auch bei Projekten im Heim- und Handwerk. Kugelköpfe sind einfach nur rund wie eine Kugel. mehr ...

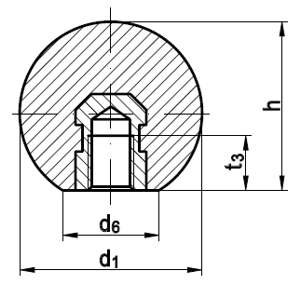

Technische Maße für DIN 319 Kugelknöpfe C= Innengewinde ohne Buchseneinsatz

Legende:
h
= Höhe-Kopf
t3
= Länge-Gewinde
d6
= Durchmesser-Flansch/Bund
Maße
= Durchmesser für metrisches Maß (M)
d1
= Durchmesser-Kugel

Maße M4 M5 M6 M8 M10 M12
d1 16 20 25 32 40 50
d6 8 12 15 18 22 28
t3 6 7.5 9 12 15 18
h 15 18 22.5 29 37 46
t1 6 7,5 9 12 15 18
t2 1,2 1,6 2,0 2,5 3 3

weitere Informationen



Was bedeutet der Werkstoff der Gewindebuchse?

Am Beispiel der Kugelknöpfe, Sterngriffe und Kreuzgriffe sieht man, betrachtet man deren Unterseite, wie der Griff oder Knopf mit dem Bauteil verbunden werden kann. Mit einer Innengewindehülse erfolgt das Aufschrauben über das in der Buchse angebrachte Innengewinde. Die Gewindebuchse wird z. B. in Stahl verzinkt oder Messing angeboten.

Hat ein Knopf keine Innenbuchse, so ist das metrische Gewinde direkt in den schwarzen Kunststoff geschnitten.
