DIN 2510 Schraubenbolzen mit Dehnschaft, L=mit langem Gewinde, mit Mutter

DIN 2510 Schraubenbolzen mit Dehnschaft sind eine besondere Schraubenform mit zwei metrischen Gewinden links und recht am Ende des Schraubenbolzens. In der Mitte befindet sich ein Dehnschaft. DIN 2510 Schraubenbolzen mit Dehnschaft werden meist im Maschinen- und Anlagenbau verwendet. Im Lieferumfang enthalten sind zwei Sechskantmuttern.


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier:  Hilfe zur Pivot-Navigation

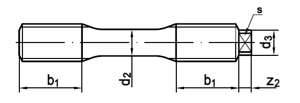

Technische Maße für DIN 2510 Schraubenbolzen mit Dehnschaft, L=mit langem Gewinde, mit Mutter

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
s
= Antrieb-Schlüsselweite
b1
= Länge-Gewinde
d3
= Durchmesser-Zapfen
z2
= Länge-Zapfen
d2
= Durchmesser-Schaft

Maße M12 M16 M20 M22 M24 M27 M30 M33 M36 M39
d2 8,5 12 15 16,5 18 20,5 23 25,5 27,5 30,5
d3 8 12 14 14 14 18 18 25 25 28
b1 20 23 28 30 32 35 39 42 45 48
z2 4 5 6 6 6 6 6 9 9 10
s 7 10 11 11 11 13 13 22 22 24

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
