DIN 1816 Kreuzlochmuttern, w = ungehärtet, ungeschliffen

DIN 1816 Kreuzlochmuttern sind ungehärtete, ungeschliffene runde Muttern mit metrischem Innen-FEIN-Gewinde. An der Außenseite besitzen DIN 1816 Kreuzlochmuttern insgesamt vier Bohrungen, welche genutzt werden, um die Kreuzlochmutter mittels Gewindestiften gegen Verdrehen zu sichern.

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

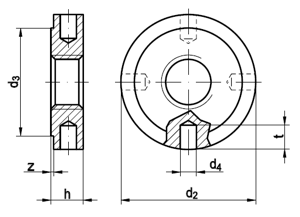

Technische Maße für DIN 1816 Kreuzlochmuttern, w = ungehärtet, ungeschliffen

PDF herunterladen

Legende:

Maße

= Durchmesser für metrisches Maß (M) (Nennmaß)

= Höhe-Gesamt

= Durchmesser-Außen

= Höhe-Flansch

= Durchmesser-Flansch

= Durchmesser-Bohrung

= Tiefe-Bohrung

Maße	M 10 x 1	M 12 x 1,5	M 14 x 1,5	M 16 x 1,5	M 18 x 1,5	M 20 x 1,5	M 22 x 1,5	M 24 x 1,5	M 26 x 1,5	M 28 x 1,5	M 30 x 1,5	M 32 x 1,5	M 35 x 1,5	M 38 x 1,5	M 40 x 1,5	M 42 x 1,5	M 45 x 1,5	M 48 x 1,5
d2	25	28	30	32	34	36	40	42	45	50	50	52	55	58	62	62	68	75
d3	20	23	25	27	28	30	34	36	38	43	43	45	48	50	54	54	60	67
d4	3	3	4	4	4	4	4	4	5	5	5	5	5	5	6	6	6	6
h	6	6	7	7	8	8	9	9	10	10	10	11	11	11	12	12	12	13
t	4,5	5	5	6	6	6	6	6	6	7	7	7	7	8	8	8	8	10
z	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Anzahl Nuten	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	6	6
Maße	M 50 x 1,5	M 52 x 1,5	M 55 x 1,5	M 58 x 1,5	M 60 x 1,5	M 62 x 1,5	M 65 x 1,5	M 68 x 1,5	M 70 x 1,5	M 72 x 1,5	M 75 x 2	M 80 x 2	M 85 x 2	M 90 x 2	M 95 x 2	M 100 x 2
d2	75	80	80	90	90	95	95	100	100	110	110	115	120	130	135	145
d3	67	70	70	80	80	85	85	90	90	100	100	105	110	120	120	130
d4	6	6	6	6	6	8	8	8	8	8	8	8	8	8	8	8
h	13	13	13	13	13	14	14	14	14	14	14	16	16	16	16	16
t	10	10	10	10	10	12	12	12	12	12	12	12	12	12	12	12
z	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	1	1	1	1	1
Anzahl Nuten	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
