Sie sind hier: Startseite -> Scheiben -> für Zylinderschrauben mit kleinem Außendurchmesser -> Art. AFNOR-Scheiben Form Z

Art. AFNOR-Scheiben Form Z

haben im Vergleich zu Standardschreiben einen deutlich kleineren Außendurchmesser, der auf den Kopfdurchmesser von Zylinderschrauben, z. B. DIN 912 Zylinderschrauben mit Innensechskant abgestimmt sind. Dadurch stehen Scheiben für Zylinderschrauben bei einem Zylinderkopf weniger über; der Abschluss zwischen Schraubenkopf und Scheibe ist nahezu plan. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

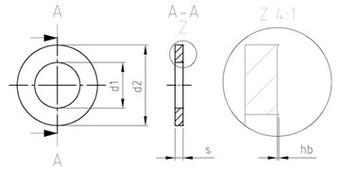

Technische Maße für Art. AFNOR-Scheiben Form Z

PDF herunterladen

Legende:

= Durchmesser-Außen

= Stärke / Höhe

für Schrauben

= Durchmesser-Innen für metrisches Maß (M)

Maße (d1)

= Durchmesser-Innen

= Höhe-Kontaktfläche

Maße (d1)	2,2	2,7	3,2	4,3	5,3	6,4	8,4
d2	4	5	6	8	10	12	16
hb	0,025	0,025	0,04	0,04	0,05	0,06	0,075
s	0,5	0,5	0,8	0,8	1	1,2	1,5
für Schrauben	M 2	M 2,5	M 3	M 4	M 5	M 6	M 8
Maße (d1)	10,5	13	15	17	19	21
d2	20	24	27	30	32	36
hb	0,1	0,125	0,125	0,15	0,15	0,15
s	2	2,5	2,5	3	3	3
für Schrauben	M 10	M 12	M 14	M 16	M 18	M 20

weitere Informationen

Verwendung von AFNOR-Kontaktscheiben Form Z

AFNOR-Kontaktscheiben Form Z werden meist dort eingesetzt, wo die Scheibe nicht oder nur wenig über den Schraubenkopf hervorstehen soll. Dadurch wird trotz geringem Platzbedarf dennoch eine Unterlage unter den Schraubenkopf angebracht, der das Eindrücken des Kopfes ins Material erschwert.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
